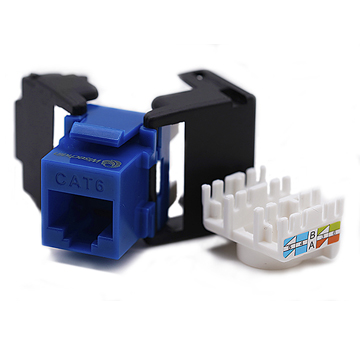

免工具RJ45 模塊
材料
塑件聚碳酸酯為100%原料，完全
符合歐盟ROHS及REACH環保要求，
具有抗 UV性能，簧片為磷青銅帶
并鍍金50U''
符合歐盟ROHS及REACH環保要求，
具有抗 UV性能，簧片為磷青銅帶
并鍍金50U''
塑料件阻燃等級
UL 94-V0
執行標準
YD/T 926.3
ISO/IEC 11801
TIA/EIA 568C.2
ISO/IEC 11801
TIA/EIA 568C.2
產品特點
● 采用最新的PCB線路板設計，優化的45度角端接卡口
● 模塊具有紅、黃、白、綠和藍五種顏色，可以通過不同顏色區分不同類型網絡
● 提供標準110接線型模塊和免打線工具型模塊。其中免打線工具型模塊，安裝便捷；扣鎖式端接防塵保護帽，可避免端接后的過度彎曲、脫落及對觸點的防塵保護，保證電纜端接的可靠性
● 兼容568A和568B兩種接續標準
● 內部簧片使用磷青銅頂級牌號（8-03）， 接觸部分鍍金50U″
● 兼容RJ45和RJ11插頭，不會影響簧片的接觸可靠性
● 具有信息產業部的檢測報告
● 模塊帶寬250M H z，符合最新國際和國家標準
● 模塊具有紅、黃、白、綠和藍五種顏色，可以通過不同顏色區分不同類型網絡
● 提供標準110接線型模塊和免打線工具型模塊。其中免打線工具型模塊，安裝便捷；扣鎖式端接防塵保護帽，可避免端接后的過度彎曲、脫落及對觸點的防塵保護，保證電纜端接的可靠性
● 兼容568A和568B兩種接續標準
● 內部簧片使用磷青銅頂級牌號（8-03）， 接觸部分鍍金50U″
● 兼容RJ45和RJ11插頭，不會影響簧片的接觸可靠性
● 具有信息產業部的檢測報告
● 模塊帶寬250M H z，符合最新國際和國家標準
技術參數
IDC
簧片接觸針部位鍍金50U'',簧片可接線徑0.4-0.6mm
壽命
插頭插座可重復插拔次數≥1000次；IDC端接次數≥300次
訂購信息
產品名稱
產品型號
超六類四對屏蔽模塊
MJS6AP
六類四對非屏蔽模塊
MJ6P**
六類四對屏蔽模塊
MJS6P
超五類四對非屏蔽模塊
MJ5EP**
超五類四對屏蔽模塊
MJS5EP
110型六類四對非屏蔽模塊
MJ6**
110型超五類四對非屏蔽模塊
MJ5E**
